產品說明

PZ673X-6、PZ673X-10 型氣動漿液閥：氣動、對夾式連接形式，明桿平行式剛性單閘板，閥座密封面材料為合成橡膠，公稱壓力 PN6~PN10，閥體材料為灰鑄鐵的閘閥（漿液閥）。

產品性能參數

PZ673X-6、PZ673X-10 型氣動漿液閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
PZ673X-6	6	0.6	≤120	漿、水混合物、灰渣漿
PZ673X-10	10	1.0	-10~120	灰渣漿、水混合物

返回頁首

產品零部件材料

PZ673X-6、PZ673X-10 型氣動漿液閥零部件材料

型號	材料
	閥體	閘板、閥桿	閥桿螺母	連桿	手輪
PZ673X-6	灰鑄鐵	不銹鋼	黃銅	碳素鋼	鑄鐵
PZ673X-10

返回頁首

產品外形及結構尺寸

PZ673X-6、PZ673X-10 型氣動漿液閥主要外形及結構尺寸（mm）

DN	L	D	D1	z×M	H
80	50	200	160	8×M16	550
100	50	220	180	8×M16	620
125	50	250	210	8×M16	650
150	60	285	240	8×M20	750
200	60	340	295	8×M20	900
250	70	395	350	12×M20	1070
300	70	445	400	12×M20	1200
350	80	505	460	16×M20	1330
400	80	565	515	16×M24	1600
450	90	615	565	20×M24	1650
500	90	670	620	20×M24	1790
600	100	780	725	20×M27	2180
80	60	200	160	8×M16	550
100	60	220	180	8×M16	620
125	60	250	210	8×M16	650
150	70	285	240	8×M20	750
200	80	340	295	8×M20	900
250	86	395	350	12×M20	1070
300	90	445	400	12×M20	1200
350	100	505	460	16×M20	1330
400	110	565	515	16×M24	1600
450	120	615	565	20×M24	1650
500	130	670	620	20×M24	1790
600	130	780	725	20×M27	2180

返回頁首

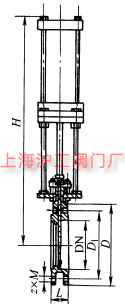

產品外形及結構尺寸示意圖
